마감공사 14. Metal Truss System, 강재 트러스 지지공법

Key word : 공장 제작, Back Frame, 석재 부착 방식, 일체화된 Unit 양중 시공, 대형 현장, 단순 반복 시공 유리, 공기 단축, Balanced Beam 양중, Mock-up Test, 구조계산, 공기 단축



I. 정의

• 공장 제작한 Back Frame에 현장의 작업장에서 석재를 부착한 후, 일체화된 Unit Panel를 인양하여 조립식으로 설치하는 공법이다.
• 대형 현장에서 단순하고 반복적인 외벽 작업 시 유리한 강재 트러스 지지공법이다.

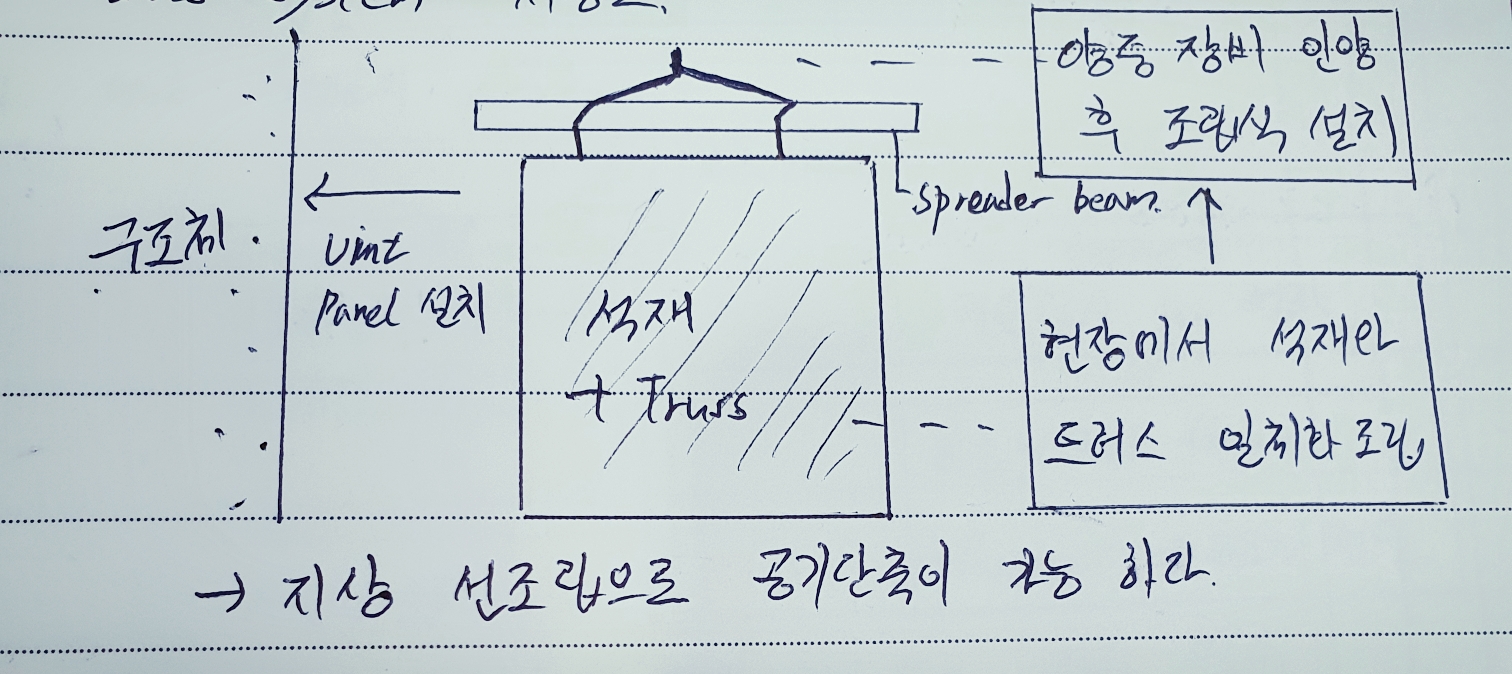

II.Metal Truss System 시공순서



 → 지상 선조립으로 공기단축이 가능하다.



III. 특징

 장점

• 공장 제작 및 지상 선조립으로 공기단축
• 안전성 우수
• 시공품질 확보

 단점

• 대형 양중장비 필요
• Truss 비용 고가, 경제성 검토필요
• 중,소규모 현장에 부적합

IV. 시공 시 유의사항

• 양중 시 Balanced Beam 사용하여 변형 방지
• 구조검토
• Mock-up Test로 기밀성 및 요구성능 확보
• 후면에 단열재 시공 철저
• 과도한 편심이 발생하지 않도록 주의
