Con'c 18. V/H 분리타설

Key word : 수직 수평 분리타설, 부재의 강도 차이 1.4배 이상, 내민 길이 600mm 이상, Cojd Joint 발생 우려, Con'c 일체화가 되도록 충분한 지동 다짐, V/H 분리타설



I. 정의

• V/H 분리 타설은 수직 수평 부재의 강도차이가 현저하 경우 Con'c 강도 확보를 위해 수직, 수평 부재를 분리하여 타설하는 공법이다.
• 수직 부재의 강도가 수평 부재의 강도보다 1.4배 이상일 때 반드시 V/H 분리타설을 해야 한다.

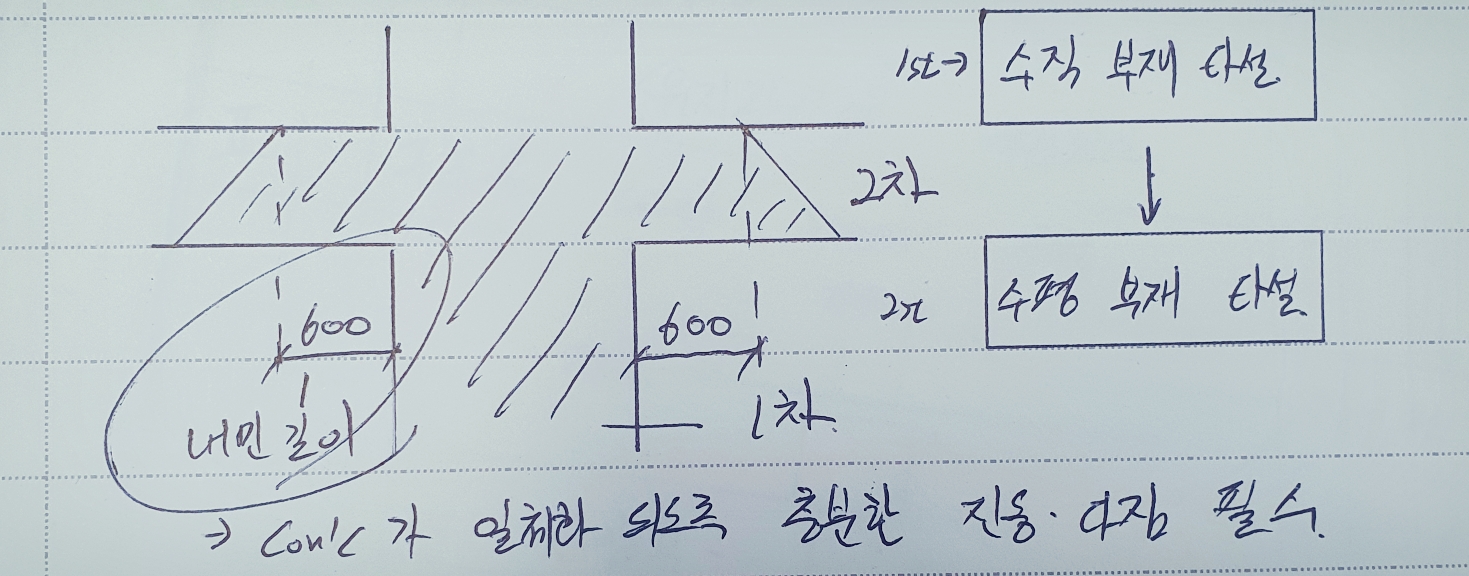

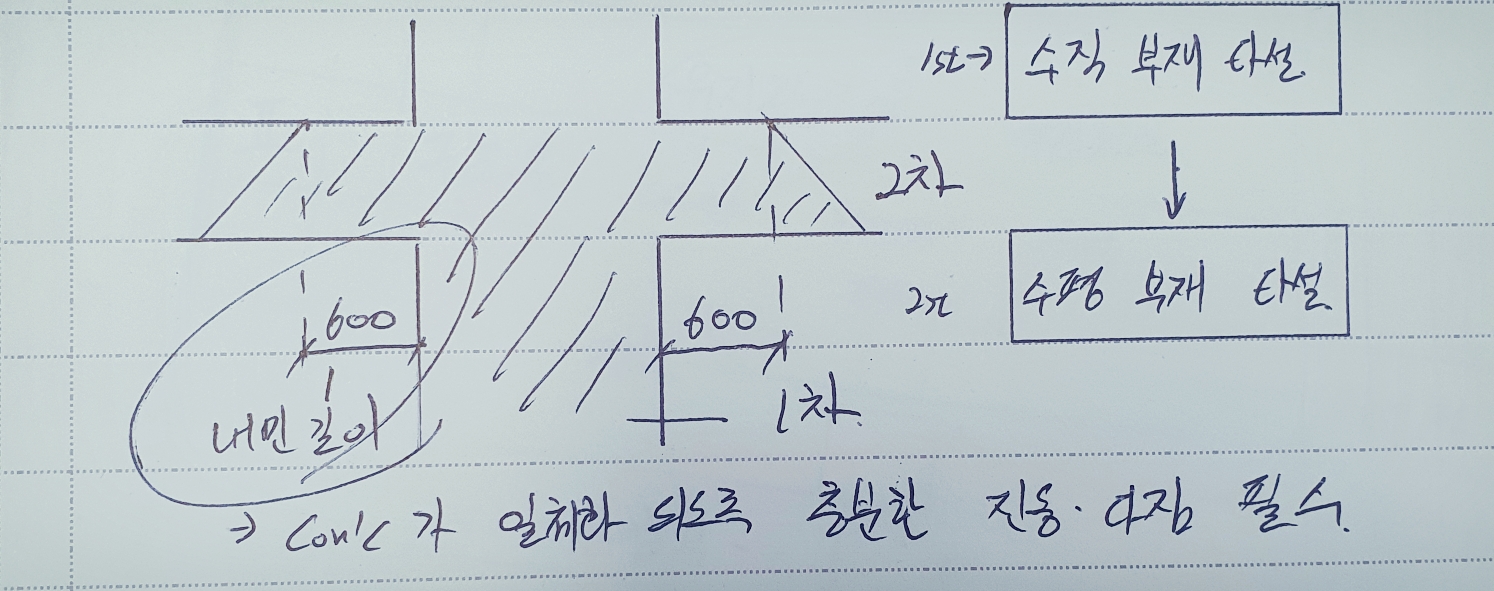

II. V/H 분리타설 Process





III. V/H 분리타설 기준

수직 부재(벽,기둥) Con'c 강도 / 수평부재(Slab, 보) Con'c 강도 > 1.4

→ 강도 차이가 1.4배 이하일 경우 적용 불필요



IV. 시공 시 유의사항

• 강도 차이가 1.4배 이상일 때 Cold Joint 발생 우려
• 내민 길이는 Slab 폭 600mm 확보
• Con'c가 일체화 되도록 충분한 진동다짐 실시
