철골공사 14. PEB System

Key word : 최적화 설계, 필요한 응력에 대응, 변단면 주재, 공기 단축, 공장제작, 장 Span으로 공간활용, 부재형상 최적화, 재료 절감, 경제성 증가



I. 정의

• PEB System은 Computer Program를 이용하여 부재에 필요한 응력에 대응하도록 최적화 설계, 제작, 시공하는 철골 구조물이다.
• PEB는 휨모멘트 크기에 따라 부재현상을 최적화한 변단면 부재를 설계 및 공장제작 및 현장에서 볼트 접합하여 공기 단축이 가능하다.

II. PEB System Mechanism

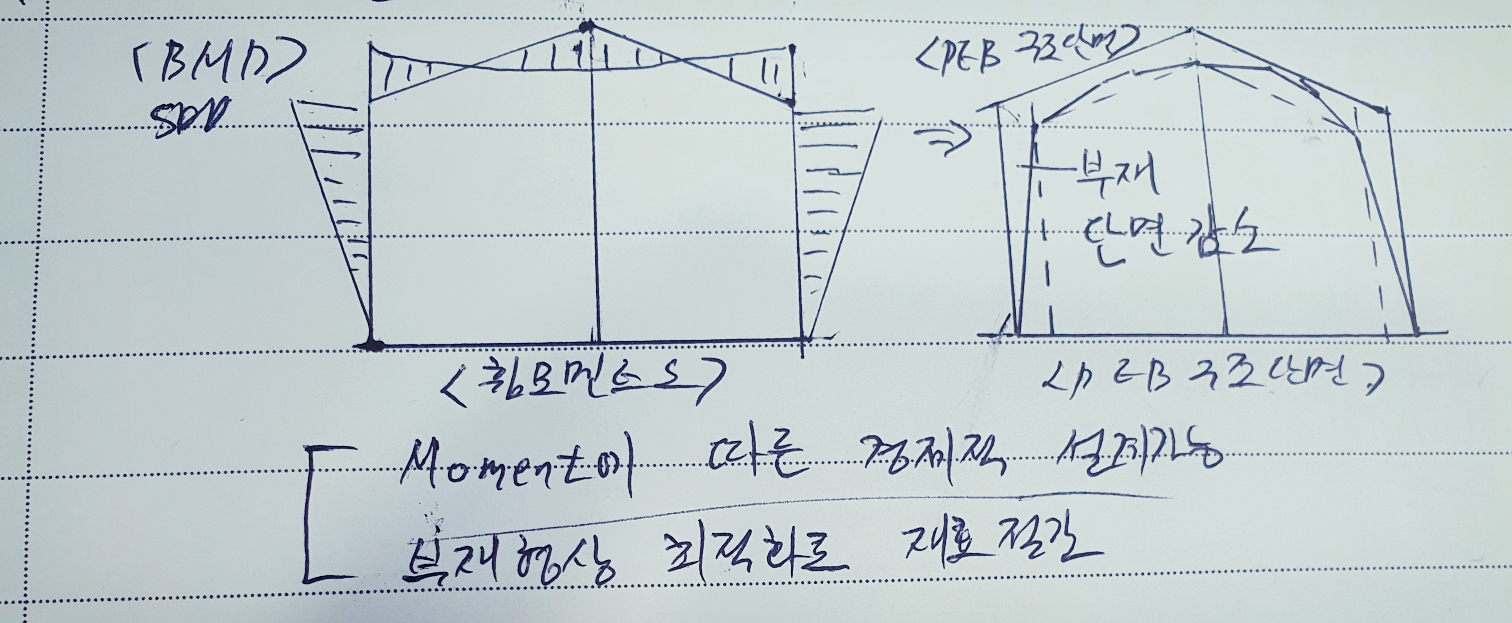

• Moment에 따른 경적 설계가능
• 부재형상 최적화로 재료 절감

III. 특징

• 재료 절감으로 인한 경제성 증가
• 공장 제작 및 Bolt 접합으로 공기단축
• 장 Span으로 공간 활용성 증가



IV. 적용 시 유의사항

• Anchor Bolt 시공 및 먹매김 관리
• 중간에 설계가 바뀌며 이미 생산한 부재를 폐기해야 하므로 충분한 설계 및 제작기간 확보
• 풍속 10m/s 이상 시 설치작업 금지
• 운방 및 양중계획 철저



V. 종류

• Rigid Frame : 크레인 등 추가 설치 용이, 장 span 90m 이상 무지주로 ord : 최적화 설계, 필요한 응력에 대응, 변단면 주재, 공기 단축, 공장제작, 장 Span으로 공간활용, 부재형상 최적화, 재료 절감, 경제성 증가





I. 정의



PEB System은 Computer Program를 이용하여 부재에 필요한 응력에 대응하도록 최적화 설계, 제작, 시공하는 철골 구조물이다.

PEB는 휨모멘트 크기에 따라 부재현상을 최적화한 변단면 부재를 설계 및 공장제작 및 현장에서 볼트 접합하여 공기 단축이 가능하다.

II. PEB System Mechanism







Moment에 따른 경적 설계가능

부재형상 최적화로 재료 절감

III. 특징



재료 절감으로 인한 경제성 증가

공장 제작 및 Bolt 접합으로 공기단축

장 Span으로 공간 활용성 증가





IV. 적용 시 유의사항



Anchor Bolt 시공 및 먹매김 관리

중간에 설계가 바뀌며 이미 생산한 부재를 폐기해야 하므로 충분한 설계 및 제작기간 확보

풍속 10m/s 이상 시 설치작업 금지

운방 및 양중계획 철저





V. 종류

• Rigid Frame : 크레인 등 추가하중 처리 우수, 장 Span 90m 이상 무지주로 가능, 격납고
• Modular Frame : 최대 240m 까지 장 Sapn 가능, 마켓, 전시장 등
• Single Slope Frame : 협소한 대지, 휴계소 등
